技術資料 信号編５．流量計の出力信号1-5 VDC
流量計の出力信号1-5 VDCについて
| Ｑ | 流量 ％ |
| Ｖ | 出力電圧 Ｖ |
| （指示流量／最大流量×４）＋１ | |

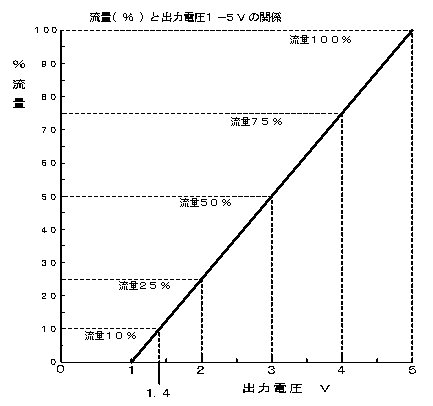

流量レンジ１０～１００％（１：１０）の流量計の場合は流量ゼロで１Ｖ
流量１０％で１．４Ｖ、流量５０％で３Ｖ、流量１００％で５Ｖの電圧出力ＤＣＶとなります。
アナログ電圧指示計の場合に流量計出力電圧１Ｖでは指示針は０を指します。
アナログ電圧指示計の場合に流量計出力電圧３Ｖでは指示針は５０％を指します。
アナログ電圧指示計の場合に流量計に電源が入っていないか故障して電圧値０Ｖでは指示針は０より下がって故障が目視できます。
流量計の出力信号には各種あります。
アナログ電圧１－５ＶＤＣの出力を示します。
| 流量％ | アナログ電圧 |
| 1-5VDC | |
| 0.00 | 1.000 |
| 2.50 | 1.100 |
| 5.00 | 1.200 |
| 10.00 | 1.400 |
| 15.00 | 1.600 |
| 20.00 | 1.800 |
| 25.00 | 2.000 |
| 30.00 | 2.200 |
| 35.00 | 2.400 |
| 40.00 | 2.600 |
| 45.00 | 2.800 |
| 50.00 | 3.000 |
| 55.00 | 3.200 |
| 60.00 | 3.400 |
| 65.00 | 3.600 |
| 70.00 | 3.800 |
| 75.00 | 4.000 |
| 80.00 | 4.200 |
| 85.00 | 4.400 |
| 90.00 | 4.600 |
| 95.00 | 4.800 |
| 100.00 | 5.000 |
