積算流量カウンタ　460A

各種流量計に接続して積算流量表示をおこなう
パルスカウンタです。
積算流量デジタル表示は 999999 の6桁
パネルサイズ 96mm×48mm DINサイズ
　
460A 積算流量カウンタ

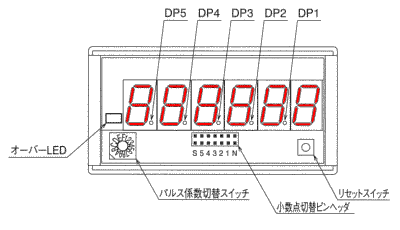

積算流量デジタル表示



流量計と同時ご発注いただいた場合は全ての
設定をして検査確認後、出荷いたします。
　

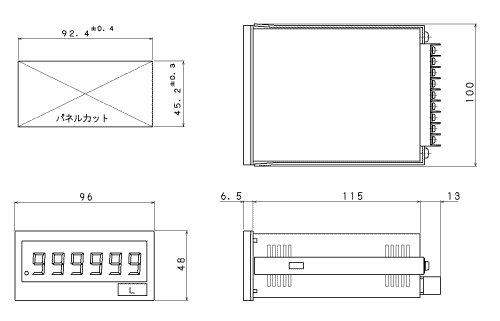

460A 外形寸法


460A 　積算流量カウンタ　仕様
適用流量計 面積流量計
タービンメータ
パドルフローメータ
電磁流量計
差圧流量計
超音波流量計
形　　　式 　460A-1-A　　電源：AC100〜240V  （LED赤色）
460A-1-A-G　　電源：AC100〜240V （LED 緑色）
460A-1-9　　　電源：DC24V  （LED赤色）
460A-1-9-G　　電源：DC24V （LED緑色）
品　　　名 460A 積算流量カウンタ
供給電源 AC100 〜240V（標準）
DC24V　　（選択製作）
センサ用電源 DC12V　100mA
表　　　示 積算流量表示 　赤色LED文字高さ15mm 6桁
積算流量表示 　緑色LED文字高さ15mm 6桁
入力信号 無電圧接点パルス／オープンコレクタ　NPN　（標準）
電圧パルス　（選択製作）
最高計数速度 10Hz (36000P/h)　 　端子番号1
5kHz (18000000P/h)　端子番号2
出力信号

BCD出力　（オプション）

ブランク　　BCD出力なし
BP           BCD出力（TTLレベル正論理出力）
BN           BCD出力（TTLレベル負論理出力）
DP           BCD出力（トランジシタ出力ソースタイプ）
DN           BCD出力（トランジスタ出力シンクタイプ）

形式の最後に付加してください。
　
外形寸法 96(W)×48(H)×134.5(D)
92(W)×45(H)　パネルカット

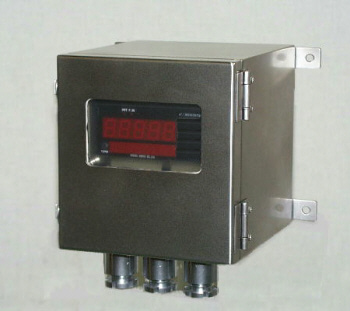

オプション 防滴収納 BOX （ステンレス製）
外形寸法　幅150mm×高さ170mm×奥170mm


　
　 防滴収納 BOX （ステンレス製）
収納BOXステンレス製

外形　幅150mm×高さ170mm×奥170mm

460A  BOX



形式 460A-1-A

仕　様
 積算流量表示　：0〜999999　赤色LED　文字高さ15mm　ゼロサプレス機能
　　　　　　　：オーバー表示　表示部左下ＬＥＤ点灯
入力信号　　　：無電圧接点、またはオープンコレクタ（NPN）　接点ONでカウント
最小パルス幅　：10kHzのとき　50ms　5kHzのとき　0.1ms
記憶保持　　　：EEPROM保持期間約10年
耐電圧　　　　：電源端子／外箱間　　　　AC1500V 1分間
　　　　　　　　入力端子／外箱間　　　　AC1500V 1分間
　　　　　　　　電源端子／入出力端子間　AC1500V 1分間
絶縁抵抗　　　：DC500V 100MΩ以上
 消費電力　　　：AC電源　約9VA
動作周囲温度　：0〜50℃
保存温度　　　：-20〜70℃
質量　　　　　：約500g

　

形式 460A-2-A

仕　様
 積算流量表示　：0〜999999　赤色LED　文字高さ15mm　ゼロサプレス機能
　　　　　　　：オーバー表示　表示部左下LED点灯
入力信号　　　：電圧パルス　L＝0〜2V　H＝4.5〜30V　立ち上がりでカウント
最小パルス幅　：10kHzのとき　50ms　5kHzのとき　0.1ms
記憶保持　　　：EEPROM保持期間約10年
耐電圧　　　　：電源端子／外箱間　　　　AC1500V 1分間
　　　　　　　　入力端子／外箱間　　　　AC1500V 1分間
　　　　　　　　電源端子／入出力端子間　AC1500V 1分間
絶縁抵抗　　　：DC500V 100MΩ以上
 消費電力　　　：AC電源　約9VA
動作周囲温度　：0〜50℃
保存温度　　　：-20〜70℃
質量　　　　　：約500g


　

積算流量カウンタ　460D

460D 積算流量カウンタ


積算流量デジタル表示 8桁

各種流量計に接続して積算流量表示をおこなう
パルスカウンタです。
積算流量デジタル表示は 99999999 の8桁
パネルサイズ 96mm×48mm DINサイズ

流量計と同時ご発注いただいた場合は全ての
設定をして検査確認後、出荷いたします。
　

　

460D 　積算流量カウンタ　仕様
適用流量計 面積流量計
タービンメータ
パドルフローメータ
電磁流量計
差圧流量計
超音波流量計
形　　　式 460D-1-3　　電源：AC100/120V
品　　　名 460D 積算流量カウンタ
供給電源 AC90 〜132V（標準）
センサ用電源 なし
表　　　示 積算流量表示 　赤色LED文字高さ10mm 8桁
入力信号 無電圧接点パルス／オープンコレクタ　NPN　（標準）
外形寸法 96(W)×48(H)×90.5(D)
92(W)×45(H)　パネルカット
オプション 防滴収納 BOX （ステンレス製）
外形寸法　幅150mm×高さ170mm×奥170mm
