蒸気編（体積流量の補正）

Ｑ３．　飽和蒸気用流量計で設計仕様圧力が1200kPa(G)なのですが
　　　　実際に流れている圧力が900kPa(G)です、流量に誤差が出るのでしょうか？
　　　　仕様：1200kPa(G)飽和蒸気密度6.623kg/m³、最大流量値4000m³/h
　　　　現在の指示値2500m³/hの場合（体積流量）

Ａ３．　面積流量計では設計仕様と異なる条件で流れた場合には流量の補正
　　　　が必要です、異なる条件とは「飽和蒸気圧力」です。

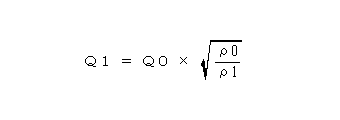

	補正式　蒸気用体積流量　ＳＩ単位
	上記式に数値を代入して計算すると
	Ｑ１：実流量　（真の流量）	体積流量　m3/h
	Ｑ０：目盛読み（流量指示値）	体積流量　m3/h
	ρ１：異なる蒸気の密度	kg/m3
	ρ０：目盛記載の蒸気の密度	kg/m3
	目盛記載の蒸気の密度　ρ0	ρ0 　6.623 kg/m3
	異なる蒸気の密度　　　　 ρ1	ρ1 　5.154 kg/m3
	補正係数	1.134
	目盛最大値	4000 m3/h
	目盛の読み（流量指示値）	2500 m3/h
	実流量（補正後の流量）	2834 m3/h
	誤差率 ％ F.S. フルスケール	-8.35 % F.S.
	誤差率 ％ R.D. リーディング	-11.78 % R.D.
	＊飽和蒸気の密度は蒸気表より求めます。 　一般の蒸気表は絶対圧力で表示されて 　 いますが流量計仕様圧力はゲージ圧力で 　 表す事が多いのでご注意ください。 　 飽和蒸気は圧力のみにより密度が決まり 　 ますが過熱蒸気の場合は圧力、温度に 　 より密度が求まり計算式は同じです。	＊飽和蒸気900kPa(G)での密度は 　 5.154kg/m3です。 ＊密度表は技術資料に掲載あり。

　補正の説明：上式のＱ０×の右側の式部分を「補正係数」と呼び「流量読み値」に
　補正係数を乗じた値が実流量（真流量）となります。
　上の場合では目盛の読み 2500 に 1.134 を乗じた、2834 m³/hが実流量となります。
　なお、上記補正は 差圧流量計：RDT にも摘要されます。

　上記例の計算式：エクセルはこちらよりダウンロードできます→　エクセル計算式
