パドル・センサ MK515

戻る



パドル・センサ MK515 はコイルを内蔵したハウジングとマグネットを封入したロータから構成されております。
パドル・センサを配管に取付け、流体を流せばロータが回転し流速に比例した正弦波信号が発生します。
この信号を各種受信計器に入力し流量指示、積算、警報、アナログ変換をし各種コントロールを行います。
パドル・センサは専用の取付金具を使用するだけで、金属、プラスチック配管に幅広く使用でき材質も
測定流体の条件に最適なものを選択できるようになっております。


MK515-V 0 MK515T-P0

MK515-V0

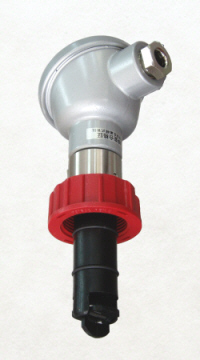

MK515T-P0

MK515 のキャップは赤が特徴です。



仕 様
型   式 MK515
測定流体 液 体 (気体、蒸気は不可)
適用液体 上水 排水 工業用水 濾過水 海水 農業用水 (水相当の粘度の液体)
測定範囲 0.3 〜 6 m/sec
流量表は最下段表を参照ください。
精   度 (直線性)±2%F.S.  (再現性)±1%F.S
出力信号 1V P-P(6Hz)/0.3m/sec 正弦波電圧パルス AC波形
最高使用圧力 (P.P.) 1.2MPa(G)/20℃  (PVDF) 1.4MPa(G)/20℃
使用温度範囲 −10〜+60℃ (取付具材質により異なります。)
ケーブル長 (標準)7.5m (オプション)MAX30m

備考
1.測定できる液体の粘度は水相当の 1cP に限られます。出荷時の流量試験は水でおこないますので、実際に流れる
  流体の粘度が 1cP 以外の場合は流量誤差が発生しますが、粘度の異なる液体での流量誤差についてのデータ
  はありませんので、あらかじめご了承ください。






センサ型式・材質表
型式 適用口径 材質
ハウジング ロータ シャフト Oリング
MK515-P0 15A〜125A P.P. PVDF チタン バイトン
FPM
MK515-P1 150A〜500A
MK515-P2 550A〜1000A
MK515-V0 15A〜125A PVDF PVDF ハステロイ−C バイトン
FPM
MK515-V1 150A〜500A
MK515-V2 550A〜1000A

ハウジング(筒状)部分の色が黒がP.P. 白がPVDFです。


端子ボックス付きセンサ型式・材質表
型式 適用口径 材質
端子BOX ハウジング ロータ シャフト Oリング
MK515T-P0 15A〜125A ADC12 P.P. PVDF チタン バイトン
FPM
MK515T-P1 150A〜500A
MK515T-P2 550A〜1000A
MK515T-V0 15A〜125A ADC12 PVDF PVDF ハステロイ−C バイトン
FPM
MK515T-V1 150A〜500A
MK515T-V2 550A〜1000A

MK515T は MK515 にアルミ製端子ボックスを付加したタイプです。
ハウジング(筒状)部分の色が黒がP.P.(Polypropylene) 白がPVDFです。




パドル・センサ測定範囲(流量表 5)   配管材質:ステンレスSch20s
センサ型式 MK515    MK515T
測定範囲 0.3 〜 6 m/sec
口径 L/min
15A 4 〜 78
20A 7 〜 140
25A 11 〜 220
32A 20 〜 380
40A 26 〜 510
50A 40 〜 800
65A 70 〜 1300
80A 100 〜 1800
100A 160 〜 3000
125A 250 〜 4800
150A 350 〜 6800
200A 600 〜 11000
250A 1000 〜 18000
300A 1400 〜 26000
350A 2000 〜 40000
400A 2200 〜 43000
450A 3000 〜 55000
500A 3500 〜 68000
550A 4200 〜 82000
600A 5000 〜 98000
700A 6800 〜 133000
800A 8800 〜 175000
900A 11000 〜 215000
1000A 14000 〜 275000
白枠内の測定範囲の中で、流量目盛が1:10になるように設定して下さい。
設定した最大流量の±2%FSが精度となります。



パドル・センサ測定範囲(流量表 6)   配管材質:VPパイプ(PVC)
センサ型式 MK515    MK515T
測定範囲 0.3 〜 6 m/sec
口径 L/min
15A 3.6 〜 72
20A 5.6 〜 113
25A 8.8 〜 176
32A 14 〜 270
40A 22 〜 450
50A 37 〜 735
65A 64 〜 1270
80A 85 〜 1670
100A 140 〜 2830
125A 220 〜 4420
150A 300 〜 6000
200A 530 〜 10600
250A 820 〜 16200
300A 1150 〜 23100
白枠内の測定範囲の中で、流量目盛が1:10になるように設定して下さい。
設定した最大流量の±2%FSが精度となります。




オプション
ロータ テフゼル
シャフト SUS316 、PVDF 、セラミック
Oリング EPT 、カルレッツ
キャップ SUS304 耐圧1.5MPa(G)
取付具用プラグ PVC 、SUS304

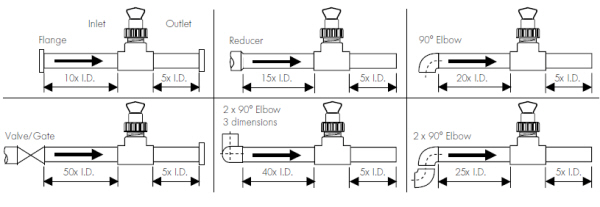

MK515 配管必要直管長さ



受信計器419シリーズ組合せ こちら

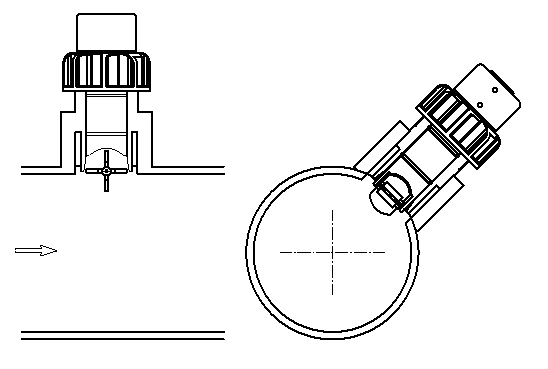

MK515T-P0 PVC配管取付 MK515-V0/PVDF 取付具

MK515T-P0 PVC配管取付

MK515-V0 PVDF

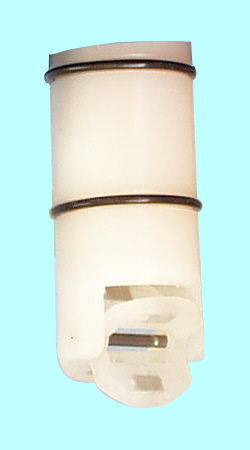

MK515-V0 ロータ詳細





パドル・センサ MK515 のセンサ上部に、流れ方向の矢印マーク → が付いて
いますので流体の流れ方向に合わせて、取り付けてください。

逆向きにも取り付けはできますが、逆流量として流量計測はせず
逆に取り付けても正方向の流量として計測します。

ただし、逆方向に流れても流量指示値、流量積算値は正方向と同じ
になりますが、逆方向での流量試験はおこなっていませんので
正確な指示値、積算値ではありません。また逆方向に流れた場合に
マイナス値を示す機能はありません。

MK515  MK525  2536  2537  8150  9900  同一仕様です。

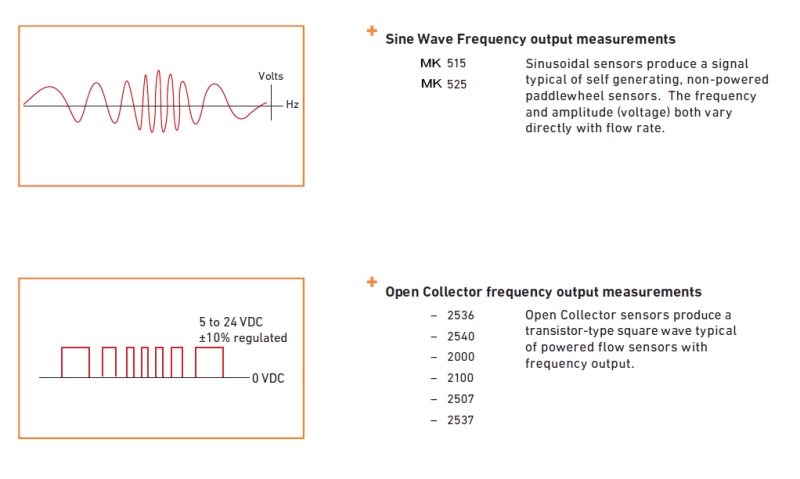

パドルセンサー MK515   2536   出力仕様

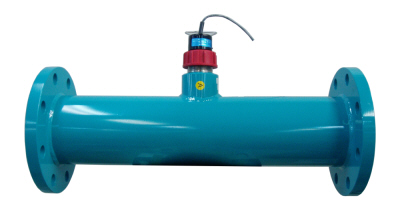

フランジ短管 SUS304 面間500mm 型式:SPSJ100 (口径100A)
フランジ短管 SUS304製 サイズ100A

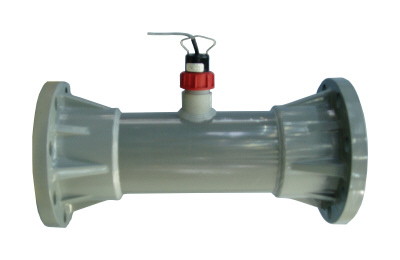

PVC フランジ短管  面間500mm 型式:SPVJ100 (口径100A)
MK515  PVCフランジ短管



MK515/MK515T 溶接取付金具(40A〜125A)
溶接取付金具 WTS050
型式:WTS050 (口径50A)
MK515用溶接取付金具

既設のステンレス管、鋼管に孔を開けて下記取付金具(SUS304製)
を溶接して設置し、センサMK515-P0を挿入して使用します。
MK515-P0+WTS050 等の型式記号で指定して下さい。
(口径50Aの場合の例です。)
受信計器は別途型式記号で指定して下さい。

既設のステンレス管、鋼管に孔を開けて下記取付金具(SUS304製)
を溶接して設置し、センサMK515T-P0を挿入して使用します。
MK515T-P0+WTS050 等の型式記号で指定して下さい。
(口径50Aの場合の例です。)
受信計器は別途型式記号で指定して下さい。


MK515/MK515T 溶接取付具 材質:PVC

型式: WTV050 (口径50A)



MK515/MK515T 溶接取付金具 材質:SUS304

本型式記号は製品カタログに追記しています。


MK515/MK515T 溶接取付金具(150A以上)
溶接取付金具 WTS200
型式: WTS200 (口径200A)

MK515用溶接取付金具

既設のステンレス管、鋼管に孔を開けて下記取付金具(SUS304製)
を溶接して設置し、センサMK515-P1を挿入して使用します。
MK515-P1+WTS200 等の型式記号で指定して下さい。
(口径200Aの場合の例です。)
受信計器は別途型式記号で指定して下さい。

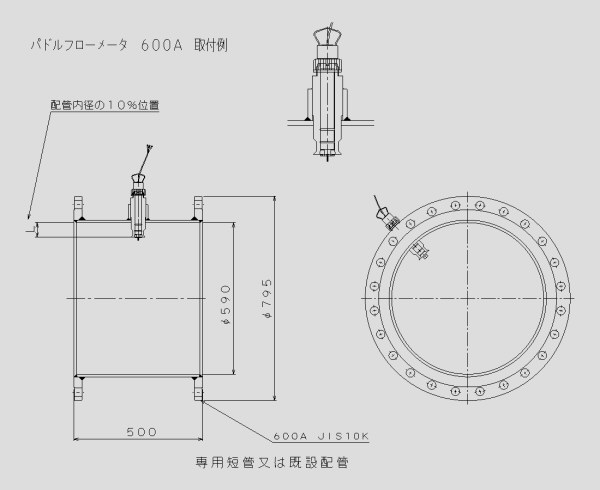

パドルセンサー 515 フランジ短管設置 600A配管例


MK515/MK515T 溶接取付具 材質:PVC

型式: WTV150 (口径150A)



MK515/MK515T 溶接取付金具 材質:SUS304

本型式記号は製品カタログに追記しています。



使用上の注意


パドルセンサは液中で4枚のロータが回転しています。流体中に異物、固形物、繊維状異物などが混入して
ロータに固着するとロータが回転しなくなり、流量指示がゼロになったり、流量指示が低下することになります。
このよう状態が見受けられる場合は、配管圧力をゼロとしてからセンサを配管から取り外して、センサを清掃して
から配管に再度取り付けて運転を再開してください。
センサを配管から取り外す場合に配管圧力をゼロとしてセンサ位置の水頭圧がゼロであることを確認してから
センサを取り外してください。水頭が残っているとセンサを取り外す時にセンサが飛び出して危険です。

型式:MK515のロータと型式:2536のロータは外観、形状は同じですが、内蔵している
マグネット特性が異なりそれぞれは専用部品ですのでお互いの互換性はありません。
型式:MK515に型式:2536のロータを装着しても正常に作動しません。

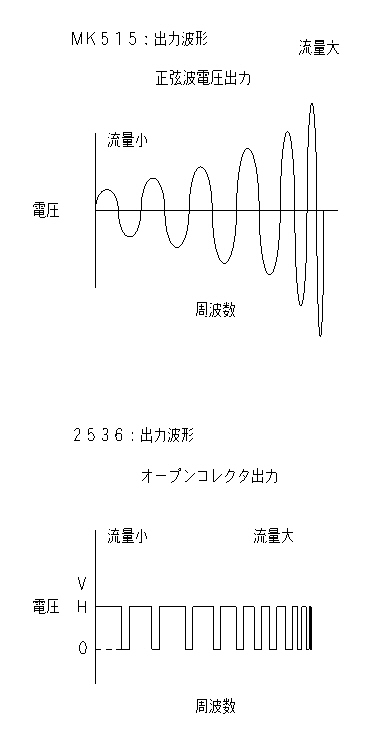

MK515の正弦波電圧パルス出力とは自転車のダイナモ(発電機)のようなもので
流量が少ないときは回転数が小さいので、電圧が小さくパルス周期が長くなり
流量が多いときは回転数が大きいので、電圧が大きくパルス周期が短くなります。
パルス周期を流量に換算することも、電圧値を流量に換算することも可能です。

センサーから変換器に接続する、センサー周辺、ケーブル周辺にノイズ源となる機器がある場合
はセンサーがノイズの影響を受けて、正常な信号がでない症状が発生する場合があります。
このような症状が起こっていると考えられる場合は、センサー周辺にノイズ源がないか
センサー周辺の機器を確認してください。

ノイズの影響を受けると、流体が流れていないにも関わらずセンサーから出力信号が出る。
流れている流量に見合った出力信号が出ていないと考えられる。
などの症状が発生する場合があります。


※パドルフローメータご照会のお願い  ご照会の際は下記仕様をお知らせ下さい。
1.流体名
2.流量範囲
3.圧力
4.温度
5.比重
6.粘度
7.接続方法
8.組合せ計器
9.電源
