ローフロー・センサ 2536 戻る


ローフロー・センサ 2536 は MK515 で測定できなかった低流量を測定する専用センサです。
2536センサを配管に取付け、流体を流せばロータが回転し流速に比例したオープンコレクタ信号を出力します。
この信号を各種受信計器に入力し、流量指示、積算警報、アナログ変換をし各種コントロールを行います。
ローフロー・センサ 2536は専用の取付金具を使用するだけで、金属、プラスチック配管
に幅広く使用でき材質も測定流体の条件に最適なものを選択できるようになっております。


2536-V 0

2536-V0

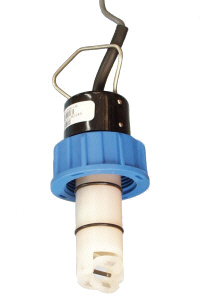

2536 のキャップ
青が特徴です。

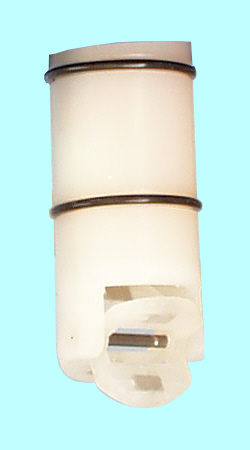

2536-V0 ロータ詳細



仕 様
型   式 2536
測定流体 液 体 (気体、蒸気は不可)
適用液体 上水 工業用水 海水 農業用水 (水相当の粘度の液体)
測定範囲 0.1 〜 6 m/sec
流量表は最下段表を参照ください。
精   度 (直線性)±2% FS  (再現性)±1%F.S.
供給電源 DC5〜24V   20mA
出力信号 オープンコレクタ (10mA)
最高使用圧力 (P.P.) 1.2MPa(G)/20℃  (PVDF) 1.4MPa(G)/20℃
使用温度範囲 −10〜+60℃ (取付具材質により異なります。)
ケーブル長 (標準)7.5m    MAX300m使用可能

備考
1.測定できる液体の粘度は水相当の 1cP に限られます。出荷時の流量試験は水でおこないますので、実際に流れる
  流体の粘度が 1cP 以外の場合は流量誤差が発生しますが、粘度の異なる液体での流量誤差についてのデータ
  はありませんので、あらかじめご了承ください。

センサ型式・材質表
型式 適用口径 材質
ハウジング ロータ シャフト Oリング
2536-P0 15A〜125A P.P. PVDF チタン バイトン
FPM
2536-P1 150A〜500A
2536-P2 550A〜1000A
2536-V0 15A〜125A PVDF PVDF ハステロイ−C バイトン
FPM
2536-V1 150A〜500A


ハウジング(筒状)部分の色が黒がP.P. 白がPVDFです。



端子ボックス付きセンサ型式・材質表
型式 適用口径 材質
端子BOX ハウジング ロータ シャフト Oリング
2536T-P0 15A〜125A ADC12 P.P. PVDF チタン バイトン
FPM
2536T-P1 150A〜500A
2536T-P2 550A〜1000A
2536T-V0 15A〜125A ADC12 PVDF PVDF ハステロイ−C バイトン
FPM
2536T-V1 150A〜500A

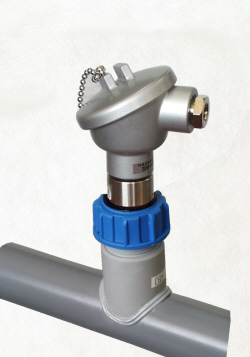

2536T は 2536 にアルミ製端子ボックスを付加したタイプです。
ハウジング(筒状)部分の色が黒がP.P.(Polypropylene) 白がPVDFです。





ローフロー・センサ測定範囲(流量表 7)   配管材質:ステンレスSch20s
センサ型式 2536  2536T
測定範囲 0.1 〜 6 m/sec
口径 L/min
15A 1.3 〜 78
20A 2.3 〜 140
25A 3.7 〜 220
32A 7 〜 380
40A 9 〜 510
50A 14 〜 800
65A 23 〜 1300
80A 31 〜 1800
100A 54 〜 3000
125A 80 〜 4800
150A 115 〜 6800
200A 200 〜 11000
250A 300 〜 18000
300A 440 〜 26000
350A 700 〜 40000
400A 750 〜 43000
450A 950 〜 55000
500A 1200 〜 68000
550A 1500 〜 82000
600A 1700 〜 98000
700A 2600 〜 133000
800A 3500 〜 175000
900A 4500 〜 215000
1000A 5500 〜 275000
白枠内の測定範囲の中で、流量目盛が1:10になるように設定して下さい。
設定した最大流量の±2%FSが精度となります。



ローフロー・センサ測定範囲(流量表 8)   配管材質:VPパイプ(PVC)
センサ型式 2536   2536T
測定範囲 0.1〜 6 m/sec
口径 L/min
15A 1.2 〜 72
20A 1.9 〜 113
25A 2.9 〜 176
32A 5 〜 270
40A 7.5 〜 450
50A 12 〜 735
65A 21 〜 1270
80A 28 〜 1670
100A 47 〜 2830
125A 75 〜 4420
150A 100 〜 6000
200A 180 〜 10600
250A 270 〜 16200
300A 385 〜 23100
白枠内の測定範囲の中で、流量目盛が1:10になるように設定して下さい。
設定した最大流量の±2%FSが精度となります。


2536 配管必要直管長さ



受信計器419シリーズ組合せ こちら






2536-P0  PVC配管取付

2536-P0 PVC配管取付


2536T-P0  PVC配管取付

2536T-P0 PVC配管取付


2536-V0  PVDF 取付具

2536-V0 PVDF






ローフロー・センサ 2536 のセンサ上部に、流れ方向の矢印マーク → が付いて
いますので流体の流れ方向に合わせて、取り付けてください。


逆向きにも取り付けはできますが、逆流量として流量計測はせず
逆に取り付けても正方向の流量として計測します。

ただし、逆方向に流れても流量指示値、流量積算値は正方向と同じ
になりますが、逆方向での流量試験はおこなっていませんので
正確な指示値、積算値ではありません。また逆方向に流れた場合に
マイナス値を示す機能はありません。

MK515  MK525  2536  2537  8150  9900  同一仕様です。

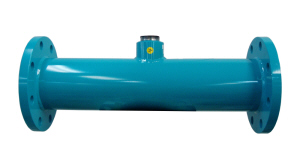

フランジ短管 SUS304 面間500mm 型式:SPSJ050
フランジ短管 SUS304  サイズ50A

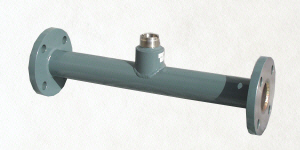

フランジ短管 SUS304 面間500mm 型式:SPSJ100
フランジ短管 SUS304 サイズ100A

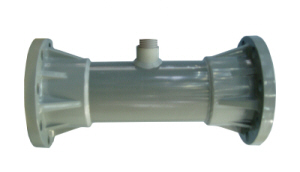

フランジ短管 PVC 面間500mm 型式:SPVJ100
フランジ短管 PVC サイズ100A

2536/2536T 溶接取付金具 材質:SUS304
溶接取付金具 WTS050
型式:WTS050 (口径50A)

2536用溶接取付金具

既設のステンレス管、鋼管に孔を開けて下記取付金具(SUS304製)
を溶接して設置し、センサ2536を挿入して使用します。
2536-P0+WTS050 等の型式記号で指定ください。
(口径50Aの場合の例です。)
受信計器は別途型式記号で指定して下さい。


2536/2536T 溶接取付具 材質:PVC

型式:WTS050 (口径50A)



2536/2536T 溶接取付金具 材質:SUS304

本型式記号は製品カタログに追記しています。


2536/2536T 溶接取付金具 材質:SUS304 (150A以上)
溶接取付金具 WTS200
型式: WTS200 (口径200A)

2536用溶接取付金具

既設のステンレス管、鋼管に孔を開けて下記取付金具(SUS304製)
を溶接して設置し、センサ2536を挿入して使用します。
2536-P1+WTS200 等の型式記号で指定ください。
(口径200Aの場合の例です。)
受信計器は別途型式記号で指定して下さい。

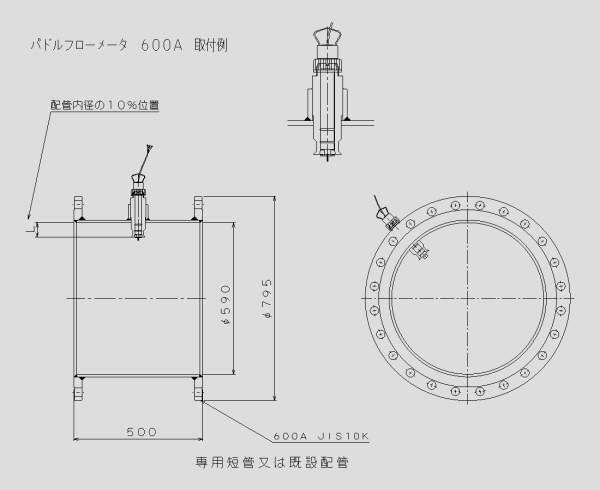

パドルセンサー 2536 フランジ短管設置 600A配管例




2536/2536T 溶接取付具 材質:PVC

型式: WTV150 (口径150A)



2536/2536T 溶接取付金具 材質:SUS304

本型式記号は製品カタログに追記しています。



使用上の注意


パドルセンサは液中で4枚のロータが回転しています。流体中に異物、固形物、繊維状異物などが混入して
ロータに固着するとロータが回転しなくなり、流量指示がゼロになったり、流量指示が低下することになります。
このよう状態が見受けられる場合は、配管圧力をゼロとしてからセンサを配管から取り外して、センサを清掃して
から配管に再度取り付けて運転を再開してください。
センサを配管から取り外す場合に配管圧力をゼロとしてセンサ位置の水頭圧がゼロであることを確認してから
センサを取り外してください。水頭が残っているとセンサを取り外す時にセンサが飛び出して危険です。


型式:2536のロータと型式:MK515のロータは外観、形状は同じですが、内蔵している
マグネット特性が異なりそれぞれは専用部品ですのでお互いの互換性はありません。
型式:2536に型式:MK515のロータを装着しても正常に作動しません。




※パドルフローメータご照会のお願い  ご照会の際は下記仕様をお知らせ下さい。
1.流体名
2.流量範囲
3.圧力
4.温度
5.比重
6.粘度
7.接続方法
8.組合せ計器
9.電源
