　　　アナログ流量表示器 　　　　                     　 戻る

ＴＭＷ　シリーズ

流量計アナログ出力信号に接続して瞬時流量表示をおこないます。
広角度目盛で視認性に優れた受信計器です。
　

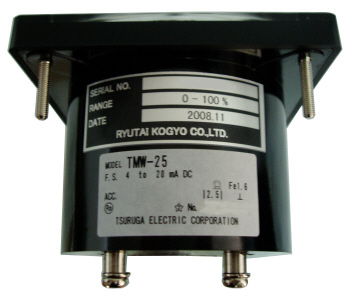

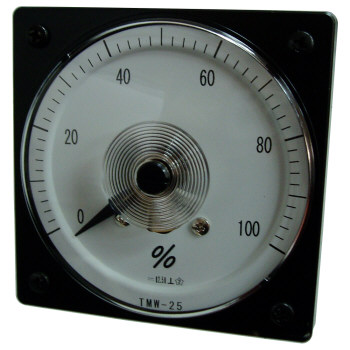

TMW-25
広角度アナログ瞬時流量表示器　 形式：ＴＭＷ−２５

アナログ瞬時流量表示　ＴＭＷシリーズ

図面CAD DATA DXF


形式：ＴＭＷ−２５　仕様
適用流量計 面積流量計
タービンメータ
電磁流量計
差圧流量計
形　　　式 TMW-25
品　　　名 広角度アナログ流量指示計
動作原理 可動コイル形
精度階級 ２．５級
適用規格 JIS C 1102 　：1997
入力信号 アナログ 4〜20mADC
供給電源 不　要
目盛板 白　色
定　　格 動作周囲温度：０〜４０℃
動作周囲湿度：３０〜９０％ＲＨ（結露しないこと）

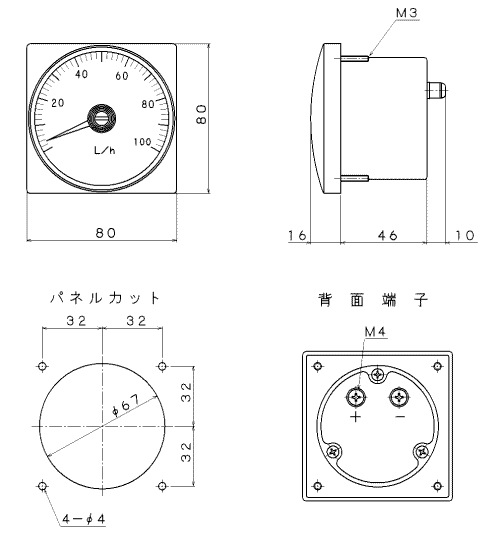

外形寸法
質　　　量		 ８０（Ｗ）×８０（Ｈ）×６３（Ｄ）
２４０ｇ
最大目盛 1  1.5  2  2.5  3  4.5   5  6  7.5  9
（10の整数べき倍）
０〜１００％も可能です。


　
警報接点付き（メータリレー）　ＮＲＷ　シリーズ

流量計アナログ出力信号に接続して瞬時流量表示をおこないます。
２点警報接点出力付き
広角度目盛で視認性に優れた受信計器です。
　
警報接点出力付き　広角度アナログ瞬時流量 表示器　形式：ＮＲＷ−８０ＨＬ

警報接点出力付きアナログ瞬時流量表示

図面CAD DATA DXF

形式：ＮＲＷ−８０ＨＬ　仕様
適用流量計 面積流量計
タービンメータ
電磁流量計
差圧流量計
形　　　式 ＮＲＷ−８０ＨＬ
品　　　名 警報接点出力付き　広角度アナログ流量指示計
動作原理 可動コイル形
精度階級 ２．５級
適用規格 JIS C 1102 　：1997
入力信号 アナログ 4〜20mADC
目盛板 白　色
設定指標 上限：赤色　　下限：緑色  　測定指標：黒色
出力接点構成 Ｈ、Ｌ各１トランスファ
接点容量 AC230V 3A 、DC30V 3A （抵抗負荷）
定格 動作周囲温度：０〜５０℃
動作周囲湿度：３０〜９０％ＲＨ（結露しないこと）
供給電源 AC100/110V、200V (50/60Hz)
消費電力 2VA 以下

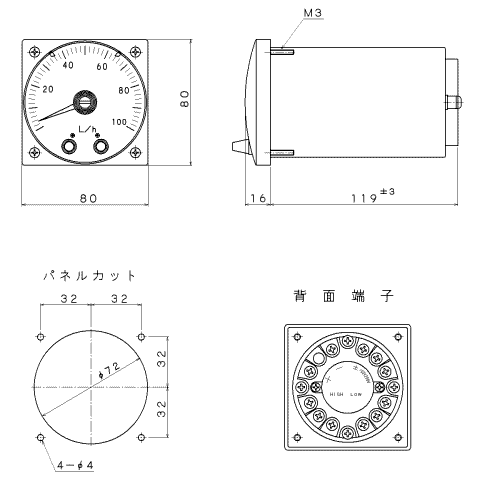

外形寸法
質　　　量		 ８０（Ｗ）×８０（Ｈ）×１３５（Ｄ）
５５０ｇ
最大目盛 1  1.5  2  3  4  5  6  7.5
（10の整数べき倍）
０〜１００％も可能です。
