RVF-36A　シリーズ

各種流量計の出力信号にてデジタル流量表示、積算表示をおこない
アナログ信号、積算パルス信号を出力する、多目的に使用できる受信計器です。

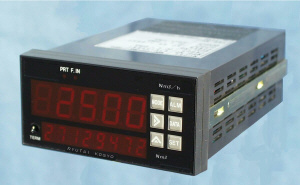

デジタル流量指示積算計　RVF-36A

RVF-36A

RVF-36A 仕様
適用流量計 差圧流量計
RDP-100 、RDP-505
面積流量計
MP-MCF-□EP1
型　　　式 RVF-36A-1-XBXA
品　　　名 デジタル流量指示積算計
電　　　源 AC85〜264V
表　　　示 瞬時流量表示（上段 5 桁）
積算流量表示（下段 8 桁）
積算表示リセット：フロントリセットキー
及び 端子台短絡リセット
入力信号 アナログ 4〜20mADC　2線式
アナログ 4〜20mADC　ソース信号
入力LOWカット 0.01〜50.00%設定可能
センサ用電源 DC24V 50mA
機　　能 開平演算機能、リニアライズ機能　標準付
出力信号 アナログ 4〜20mADC （許容負荷抵抗MAX750Ω）
出力分解能12ビット(1/4000) D/A変換
積算パルス O.C. (DC30V Max. 50mA)
外形寸法 96(W)×48(H)×133(D)
92(W)×45(H)　パネルカット


　

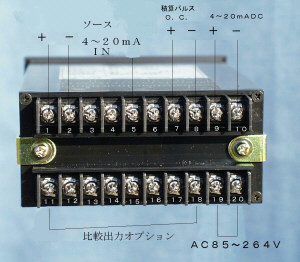

ソース信号出力センサの接続
1番端子をセンサの＋端子へ
2番端子をセンサの−端子へ
（5番のセンサ供給電源は使用しない）
　

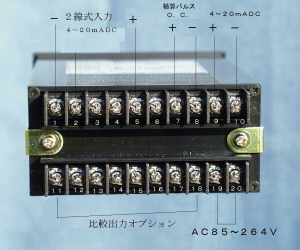

2線式センサの接続
5番端子をセンサの＋端子へ（+24V供給）
1番端子をセンサの−端子へ

型式：RDP-100  型式：RDP-505 など
　


　

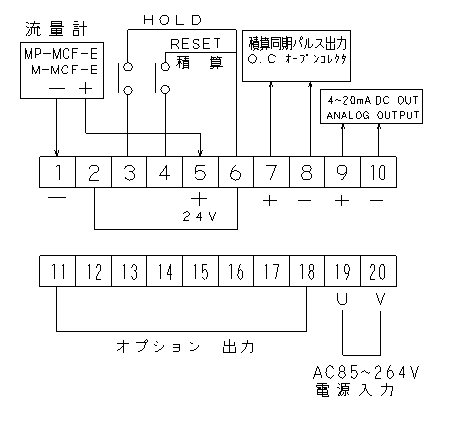

RVF-36A　2線式アナログ入力端子詳細


ご注意ください。
旧モデル MCF−□E  型  電気発信にて富士電機製トランスミッタを
搭載した流量計では端子番号 1番にトランスミッタの＋
5番にトランスミッタの− を接続します。
（2線式結線が通常の極性と逆になります。）

　

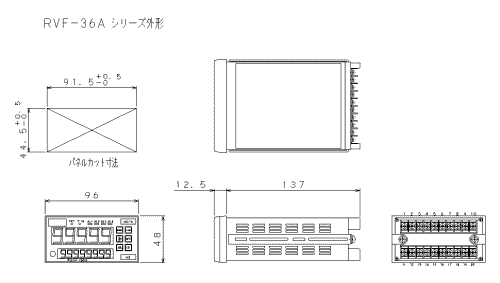

RVF-36A シリーズ外形

RVF-36A  CAD DATA         CAD DATA DXF

　

デジタル流量演算器 RVF-36A
　 防滴収納 BOX  （ステンレス製）

収納BOXステンレス製

外形　幅150mm×高さ170mm×奥170mm

RVF-36A 用ステンレスBOX


　
