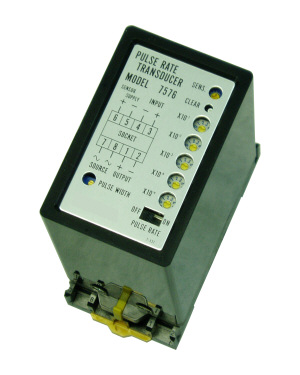

パルスレート変換器　７５７６

流量計センサよりの出力パルスを入力し分周して積算パルスを出力する信号変換器です。
5個のロータリースイッチのスケーリング機能にて任意の積算出力値を設定できます。
ローフローセンサ 2536  2507 など容易に組合せできるローコスト信号変換器です。
　


型式　７５７６


　


７５７６　外形寸法

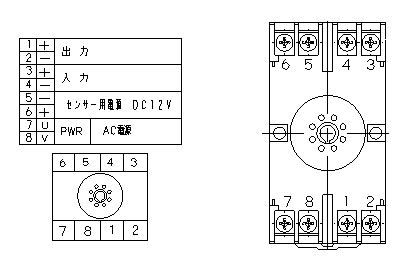

７５７６　端子



７５７６　パルスレート変換器　仕様
適用流量計 超音波流量計 TFXL など
形　　　式 ７５７６−２４３ （電源：ＡＣ１００／１１０Ｖ）
７５７６−２４５ （電源：ＡＣ２００／２２０Ｖ）
品　　　名 パルスレ−ト変換器
供給電源 ＡＣ１００／１１０Ｖ （選択要指定）
ＡＣ２００／２２０Ｖ（選択要指定）
 ＤＣ電源は製造していません。
入力信号 電圧パルス　2V〜50V
Hi1.5V以上 Lo 0.5V以下 TTL対応
入力周波数 100kHzまで　（発注時要指定）
矩形波形 矩形波入力のDUTY 20〜80％
出力信号 オープンコレクタ　（標準）
DC30V MAX50mA　パルス幅 約10ms〜150ms トリマ可変
出力周波数 0〜30Hz (0〜108,000 P／h)　任意設定可

電圧パルス　（選択要指定）
DC5V  TTLレベル パルス幅 約10ms〜150ms トリマ可変
出力周波数 0〜30Hz (0〜108,000 P／h)　任意設定可

その他　リレー接点出力　（選択要指定）
アイソレート 入力−出力　フォトカプラ
センサ用電源 DC12V±10％ 30mA MAX
絶縁抵抗 入力−出力−電源間 DC500V　100MΩ以上
耐電圧 入力−出力−電源各間　AC1500V　1分間
動作周囲温度 -５〜５５℃　屋内使用
質　量 本体：約400g
端子台：約70g


　
７５７６　パルスレート変換器　仕様
適用流量計 ローフローセンサ 2536　ミニフローセンサ 2507
各種流量計
形　　　式 ７５７６−１４３ （電源：ＡＣ１００／１１０Ｖ）
７５７６−１４５ （電源：ＡＣ２００／２２０Ｖ）
品　　　名 パルスレ−ト変換器
供給電源 ＡＣ１００／１１０Ｖ （選択要指定）
ＡＣ２００／２２０Ｖ（選択要指定）
 ＤＣ電源は製造していません。
入力信号 オープンコレクタ
DC12V 約3mA

ON-OFF パルス　無電圧接点
入力周波数 100kHzまで　（発注時要指定）
出力信号 オープンコレクタ　（標準）
DC30V MAX50mA　パルス幅 約10ms〜150ms トリマ可変
出力周波数 0〜30Hz (0〜108,000 P／h)　任意設定可

電圧パルス　（選択要指定）
DC5V  TTLレベル パルス幅 約10ms〜150ms トリマ可変
出力周波数 0〜30Hz (0〜108,000 P／h)　任意設定可

その他　リレー接点出力　（選択要指定）
アイソレート 入力−出力　フォトカプラ
センサ用電源 DC12V±10％ 30mA MAX
絶縁抵抗 入力−出力−電源間 DC500V　100MΩ以上
耐電圧 入力−出力−電源各間　AC1500V　1分間
動作周囲温度 -５〜５５℃　屋内使用
質　量 本体：約400g
端子台：約70g


　

ローフローセンサ 2536  ミニフローセンサ 2507 と組み合わせてご注文の場合はセンサ
とパルスレート変換器は同時発注、同時納入となります。
流量仕様によるセンサ周波数が固有のためセット扱いとなりますので、分納形式には対応
できません、必ずセットでご使用ください。

超音波流量計 TFXL と組み合わせる場合の入力周波数指定はMAX1000Hzとなります。
パルスレ−ト変換器の入力周波数は出荷時固定となりますので出荷後の変更はできません。

弊社流量計と同時にご発注された場合は流量計と組み合わせての設定、校正を行い同時出荷
とさせていただきます。
流量計と同時にご発注いただかなかった場合は設定、校正を行うことが出来ませんので
サポートの対象となりませんので予めご了承ください。
　
