アナログパルス変換器 7574

流量計より出力された4〜20mADCなどのアナログ電流
を入力し分周し積算パルスを出力する信号変換器です。
5個のロータリースイッチのスケーリング機能にて任意の積算出力値を設定できます。




型式 7574

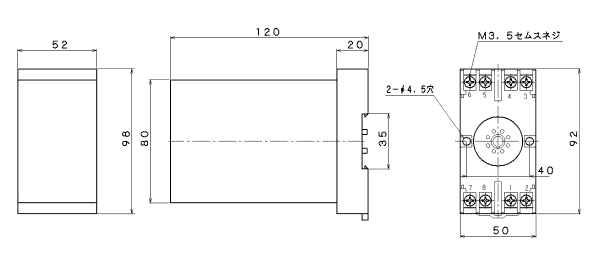

7574 外形寸法

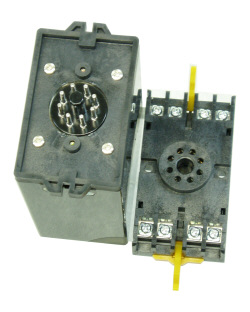

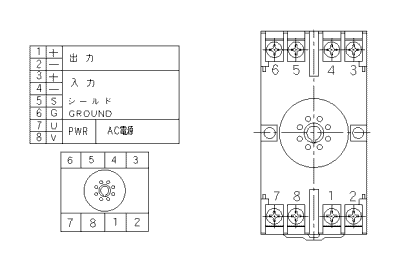

7574 端子

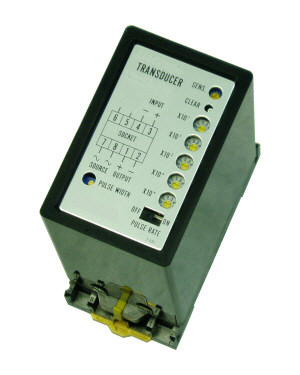

7574 アナログパルス変換器
形   式 7574−29−04−3 (電源:AC100/110V)
7574−29−04−5 (電源:AC200/220V)
品   名 アナログパルス変換器
供給電源 AC100/110V (選択要指定)
AC200/220V(選択要指定)
DC電源は製造していません。
入力信号 アナログ電流 4 〜 20 mADC 入力インピーダンス約5Ω
出力信号 オープンコレクタ (標準)
DC30V MAX50mA パルス幅 約30ms
出力周波数 0〜7,800 P/h Max. 任意設定可

電圧パルス (選択要指定)
DC5V  TTLレベル パルス幅 約30ms
出力周波数 0〜7,800 P/h Max. 任意設定可
絶縁抵抗 入力−出力−電源間 DC500V 100MΩ以上
耐電圧 入力−出力−電源各間 AC1500V 1分間
動作周囲温度 -5〜55℃ 屋内使用
質 量 本体:約400g
端子台:約70g
