シグナルトランスデューサ　７５７２

流量計センサよりの出力パルスを入力して4〜20mADCまたは1〜5VDCを出力する信号変換器です。
アナログ電流出力またはアナログ電圧出力は瞬時流量に比例します。
ローフローセンサ 2536  2507 など容易に組合せできるローコスト信号変換器です。
　


型式　７５７２

　

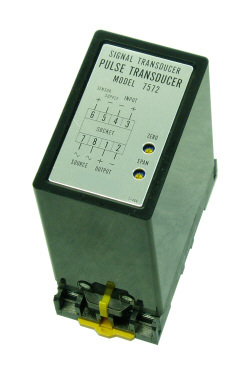

７５７２　外形寸法

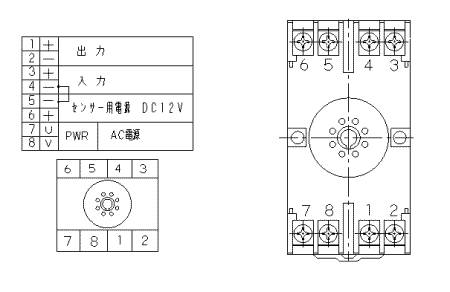

７５７２　端子



７５７２　シグナルトランスデューサ　仕様
適用流量計 ローフローセンサ 2536　2507 など
形　　　式 ７５７２−１−２９−３ （電源：ＡＣ１００／１１０Ｖ）
７５７２−１−２９−５ （電源：ＡＣ２００／２２０Ｖ）
品　　　名 シグナルトランスデューサ
供給電源 ＡＣ１００／１１０Ｖ （選択要指定）
ＡＣ２００／２２０Ｖ（選択要指定）
 ＤＣ電源は製造していません。
入力信号 オープンコレクタ
DC12V 約3mA
入力周波数 50Hz以上　10kHz以下
矩形波形 矩形波入力のDUTY 20〜80％
カットオフ周波数 約5% of FS
応答速度 0〜50Hz以上　0〜100Hz未満　約2秒（0→90%）
0〜100Hz以上　0〜500Hz未満　約1秒（0→90%）
0〜500Hz以上　0〜10kHz以下　約0.5秒（0→90%）
出力信号 4〜20mADC 　許容負荷抵抗600Ω以下（瞬時流量比例）
出力調整範囲 ZERO：±3%以上 of SPAN
SPAN：±5%以上 of SPAN
アイソレート 入力−出力　フォトカプラ
センサ用電源 DC12V±10％ 30mA MAX
絶縁抵抗 入力−出力−電源間 DC500V　100MΩ以上
耐電圧 入力−出力−電源各間　AC1500V　1分間
動作周囲温度 -５〜５５℃　屋内使用
質　量 本体：約400g
端子台：約70g



　

７５７２　シグナルトランスデューサ　仕様
適用流量計 ローフローセンサ 2536　2507  など
形　　　式 ７５７２−１−０９−３ （電源：ＡＣ１００／１１０Ｖ）
７５７２−１−０９−５ （電源：ＡＣ２００／２２０Ｖ）
品　　　名 シグナルトランスデューサ
供給電源 ＡＣ１００／１１０Ｖ （選択要指定）
ＡＣ２００／２２０Ｖ（選択要指定）
 ＤＣ電源は製造していません。
入力信号 オープンコレクタ
DC12V 約3mA
入力周波数 50Hz以上　10kHz以下
矩形波形 矩形波入力のDUTY 20〜80％
カットオフ周波数 約5% of FS
応答速度 0〜50Hz以上　0〜100Hz未満　約2秒（0→90%）
0〜100Hz以上　0〜500Hz未満　約1秒（0→90%）
0〜500Hz以上　0〜10kHz以下　約0.5秒（0→90%）
出力信号 1〜5VDC 　許容負荷抵抗 500Ω 以上（瞬時流量比例）
出力調整範囲 ZERO：±3%以上 of SPAN
SPAN：±5%以上 of SPAN
アイソレート 入力−出力　フォトカプラ
センサ用電源 DC12V±10％ 30mA MAX
絶縁抵抗 入力−出力−電源間 DC500V　100MΩ以上
耐電圧 入力−出力−電源各間　AC1500V　1分間
動作周囲温度 -５〜５５℃　屋内使用
質　量 本体：約400g
端子台：約70g


　

ローフローセンサ 2536  または、ミニフローセンサ 2507 と組み合わせてご注文の場合は
センサとシグナルトランスデューサ7572は同時発注、同時納入となります。
流量仕様によるセンサ周波数が固有のためセット扱いとなりますので、分納形式には対応
できません、必ずセットでご使用ください。
シグナルトランスデューサの入力周波数は出荷時固定となりますので出荷後の変更
はできません。
流量計センサの周波数が最大流量時に50Hz以上になる流量レンジを設定する必要があります。
流速で約２m/Secに相当しますので、流速２m/Sec〜６m/Secに相当する最大流量を設定してください。
