ディストリビュータ 7551

非絶縁形2線伝送器用ディストリビュータ
2線式流量計と接続して直流電流や直流電圧に変換する
ローコストタイプの信号変換器です。


ディストリビュータ 7551

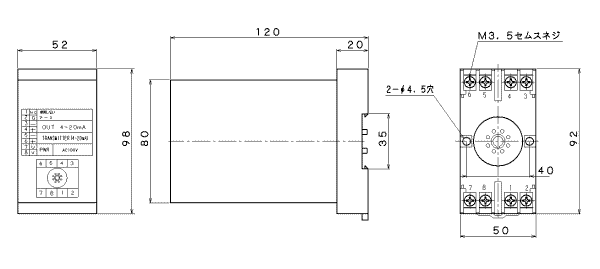

7551 外形寸法

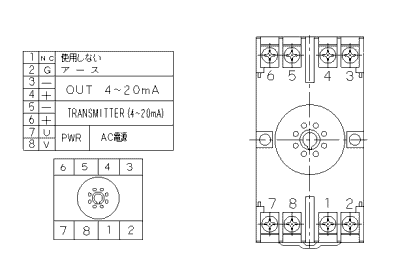

7551 端子接続


7551 ディストリビュータ 仕様
適用流量計 面積流量計
タービンメータ
差圧流量計
形   式 7551−3  (電源:AC100/110V)
7551−5  (電源:AC200/220V)
品   名 非絶縁ディストリビュータ
絶縁形 絶縁ディストリビュータ
7552−1−29−3  (AC100V)
7552−1−29−5  (AC200V)
供給電源 AC100 /110V
AC200/220V
出 力 出力電圧 DC24V (DC23〜27V)
出力電流        DC22mA MAX
短絡電流             約30mA
絶縁抵抗 電源-出力、アース間 DC500V 100MΩ以上
耐電圧 電源-アース間 AC1000V 1分間
動作周囲温度 -5〜55℃
ヒューズ容量 0.1A (ミニヒューズ)
質 量 本体:約290g
端子台:約70g


7551−3 仕様書図面PDF
